Falcon Pro 10W テスト彫刻＆切断!! レーザー彫刻機のお話

前回までで組み立てが完成したレーザー彫刻機ですが、彫刻するためには画像データを彫刻するためのソフトウェアを使う必要があります。
Falcon Pro 10Wで使用できるソフトは2種類。
それぞれについて簡単にご紹介していきますね♪

レーザー彫刻機界隈ではポピュラーらしい『LightBurn』！！
出来る事も多く、使いやすく、レーザー彫刻機をPCに接続せずに使用するならコチラのソフト一択なんだそうです！！

ちなみに有料！！！ということで私は使ったことがありませんｗ(最初に無料期間はあるらしいですよｗ)

もうひとつは『LaserGRBL』。
無料で使えるソフトですが、PCに接続して使わないといけないのが難点💦

私は今回のプレゼント企画当選で初めてレーザー彫刻機を使用するので、とりあえずコチラの無料ソフトを使わせて頂いております🙇‍♂️

ちなみに白黒になってない画像を彫刻するとこんな感じｗ
カラーの画像をソフトウェアの方で白黒に何となく変換してくれるんだけど、やっぱりよくわからないｗｗ

なのでちゃんと白黒になった画像を作成してくださいね👍

ちなみにレーザー彫刻機で切断するためにも、どういう形で切断したいかという画像が必要らしい！！

私はハガキサイズに切断してみたかったので、画像のようなハガキサイズの長方形の枠線だけの画像を用意しました！！！
画像が表示されてない訳じゃないからね！！ｗ

まずはレーザーモジュールの高さを設定していきます。
ここで正しい高さに合わせないと焦点が合わずに上手く彫刻されないので、正しく合わせていきましょう👍

用意するのは、彫刻する物(今回は付属の板)とマルチレベル固定フォーカスパー。

マルチレベル固定フォーカスパーは、彫刻や切断したい物の厚さごとにレーザーモジュールの高さを最適に設定できるようにする道具です。

彫刻や切断したい物の厚さを把握して、その厚さがどこの段階に書かれているかチェックしましょう！！

先ほどチェックした段階のところにレーザーモジュールの赤い枠が当たるくらいに高さを調節して銀色のネジ2つで固定します。

固定ができたらマルチレベル固定フォーカスパーは外します。

高さの調整ができたら電源を繋いでいきます。
電源ケーブルの接続部が画像の部分にあるので、そこに接続して電源に繋ぎましょう。

電源コード接続部の上にUSB-C接続ポートがあるので、そこからUSBケーブルを使ってPCに接続していきます。

付属のキーを差し込んで『ON』にします。
こんな機械にキーを差してオンにするとか、なかなか経験ないのでドキドキしちゃいましたｗ

電源ケーブルを差す下の部分に電源ボタンがあります。
こちらをオンにすると『ピー』という音が鳴り、少したってから同じ音がもう一度鳴ります。

電源ボタンをオンにしても音がならない場合には、緊急停止ボタンが押されている可能性があります(私はそうでしたｗ)。
キーの横の赤い『STOP』と書かれたボタンを、矢印の方向に回すと上に上がります。
この状態で電源が入るハズ！！！！

こちらがLaserGRBLを開いた際の画像になります。
この画面で確認するところは、画面左上にある『Baud』というところの数字になります。
ちょっと見にくいので拡大した画像を用意しますねｗ

こちらの『Baud』の値が『115200』になっていればOKです👍

ちなみにCOMというのは、彫刻機がUSBポートのどこに刺さっているのかを表示してる(と思われるｗ)ので、もし確認したい場合は、windowsのシステムのデバイスマネージャーで確認できるますよ😊

そうするとコンセントマークが赤くなって、斜線が入ったような形になりました。
そしてcode入力のところにコードが入力されました。
この形になったら接続はOKです👍

LaserGRBLとレーザー彫刻機の接続ができたら、画像のホームボタンをクリックしてください。

ホームボタンを押すと、レーザー彫刻機が画像のように左の一番手前にきます。
ここがホームポジションで、ここを基準に彫刻や切断をしていくことになります。

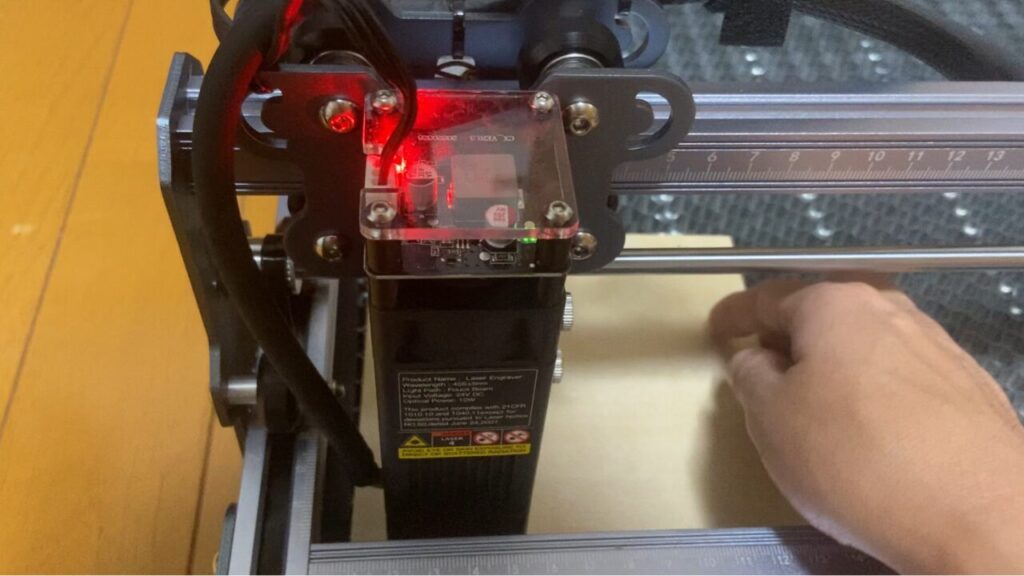

ホームポジションまでできたら、彫刻or切断する物を設置していきます。

画像のフォルダマークから切断したい形の画像データを選択します。
もしくは切断したい形の画像データをLaserGRBLにドラッグするだけでも画像データを読み込むことが可能です👍

読み込むとこのような画像が開きます。
この画面では、赤丸で囲った『品質』というところを『10線/mm』にすることがCREALITYさんの説明書では推奨されています。
正直よくわかっていないので、私はそれに従っていますｗ

品質の数値を設定したら『次へ』をクリックします。

そうすると画像が変わって、各種パラメータを設定する画面になります。
ここでは色々な設定をしていきます。

まず『レーザーオプション』の中にある『レーザーモード』ですが、説明書によると、『M4-Dynamic Power』が推奨されていました。

あとは彫刻or切断する物によって数値を変更していきます。
ちなみに素材とその厚さに適した参照数値は、付属されているカードの中にデータとして入っているので、ぜひそちらを参照してみてください。

画像が読み込まれると、白く点灯しているマークが増えます。
この状態になったら、ホームボタン(家のマーク)を押してレーザー彫刻機をホームポジションに持っていきます。
そのあとで、矢印で四角くなっているマークを押すと、彫刻する範囲をレーザーモジュールが動いて教えてくれます。

納得のいく位置にセットできたら『プログラムの実行』を押します。
画像にある青い再生マークのようなところをクリックします。

そうすると彫刻や切断までのカウントダウンが始まります。
早くやりたい方は『Start』ボタンを押すとカウントダウンが省略できます。

カウントダウン終了後に彫刻or切断が開始されます。
今回は切断なので非常にゆっくりと進んでいます。
また線香花火のようなニオイが充満するので、しっかりと換気をおこなった上でおこないましょう。

実際に切断が終わった物がコチラ！！！
切断するデータに対してカタチが全然違う👀💦

ハガキサイズのハズが正方形。。。。。
この問題については次回『問題解決編』でしっかりと説明しますね！！！

次は画像のようなデータを彫刻していきます。
2mm厚の木の板に彫刻するときは
『S最大』の数字を40％(数値は400)
『速度』は3000mm/min
に設定します。

ここまで出来ればあとは板をセットして彫刻をスタートさせます👍

こちらの画像が彫刻データと実際に彫刻したもの。

うん。。。。やっぱりわからんｗｗｗ
今回はあえてリアル調の絵を彫刻してみましたが、こういうのはやっぱりわからんですねｗ

こちらがテスト彫刻用のデータになります。

。。。。いがんでる💦

これは切断が正方形になっちゃったのも、同じようにいがんでいって小さくなったって事なんだろうなぁ💦
